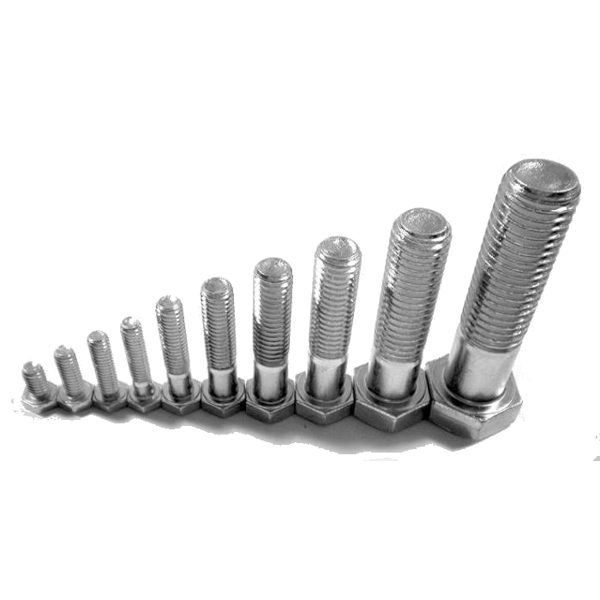

Болт шестигранный
Применяется для крепления листового металла в машиностроении, соединения различных конструкций в строительстве и мебельном производстве.
Материал: сталь C1035.
Монтаж: просверлить отверстия по диаметру болта в монтируемых деталях, вставить болт, надеть шайбу и завинтить гайку. Болты могут использоваться совместно с забивными анкерами.
Используются как тяжелонагруженные детали в двигателях внутреннего сгорания (шатунные болты), в ходовой части гусеничных тракторов (башмачные болты), во фланцевых соединениях сосудов, находящихся под давлением, и др.
Технические характеристики
|
Размер |
P, мм |
a, мм |
Dw, мм |
e, мм |
K, мм |
R, мм |
S, мм |
|
M5x16 |
0,8 |
2,4 |
6,9 |
8,79 |
3,5 |
0,2 |
7,7-8 |
|
M5x20 |
0,8 |
2,4 |
6,9 |
8,79 |
3,5 |
0,2 |
7,7-8 |
|
M6x12 |
1,0 |
3,0 |
8,9 |
11,05 |
4,0 |
0,25 |
9,7-10 |
|
M6x16 |
1,0 |
3,0 |
8,9 |
11,05 |
4,0 |
0,25 |
9,7-10 |
|
M6x20 |
1,0 |
3,0 |
8,9 |
11,05 |
4,0 |
0,25 |
9,7-10 |
|
M6x25 |
1,0 |
3,0 |
8,9 |
11,05 |
4,0 |
0,25 |
9,7-10 |
|
M6x30 |
1,0 |
3,0 |
8,9 |
11,05 |
4,0 |
0,25 |
9,7-10 |
|
M6x35 |
1,0 |
3,0 |
8,9 |
11,05 |
4,0 |
0,25 |
9,7-10 |
|
M6x40 |
1,0 |
3,0 |
8,9 |
11,05 |
4,0 |
0,25 |
9,7-10 |
|
M6x45 |
1,0 |
3,0 |
8,9 |
11,05 |
4,0 |
0,25 |
9,7-10 |
|
M6x50 |
1,0 |
3,0 |
8,9 |
11,05 |
4,0 |
0,25 |
9,7-10 |
|
M6x55 |
1,0 |
3,0 |
8,9 |
11,05 |
4,0 |
0,25 |
9,7-10 |
|
M6x60 |
1,0 |
3,0 |
8,9 |
11,05 |
4,0 |
0,25 |
9,7-10 |
|
M6x70 |
1,0 |
3,0 |
8,9 |
11,05 |
4,0 |
0,25 |
9,7-10 |
|
M6x80 |
1,0 |
3,0 |
8,9 |
11,05 |
4,0 |
0,25 |
9,7-10 |
|
M6x90 |
1,0 |
3,0 |
8,9 |
11,05 |
4,0 |
0,25 |
9,7-10 |
|
M6x100 |
1,0 |
3,0 |
8,9 |
11,05 |
4,0 |
0,25 |
9,7-10 |
|
M6x120 |
1,0 |
3,0 |
8,9 |
11,05 |
4,0 |
0,25 |
9,7-10 |
|
M6x140 |
1,0 |
3,0 |
8,9 |
11,05 |
4,0 |
0,25 |
9,7-10 |
|
M6x150 |
1,0 |
3,0 |
8,9 |
11,05 |
4,0 |
0,25 |
9,7-10 |
|
M8x12 |
1,25 |
3,75 |
11,6 |
14,38 |
5,3 |
0,4 |
12,7-13 |
|
M8x16 |
1,25 |
3,75 |
11,6 |
14,38 |
5,3 |
0,4 |
12,7-13 |
|
M8x20 |
1,25 |
3,75 |
11,6 |
14,38 |
5,3 |
0,4 |
12,7-13 |
|
M8x25 |
1,25 |
3,75 |
11,6 |
14,38 |
5,3 |
0,4 |
12,7-13 |
|
M8x30 |
1,25 |
3,75 |
11,6 |
14,38 |
5,3 |
0,4 |
12,7-13 |
|
M8x35 |
1,25 |
3,75 |
11,6 |
14,38 |
5,3 |
0,4 |
12,7-13 |
|
M8x40 |
1,25 |
3,75 |
11,6 |
14,38 |
5,3 |
0,4 |
12,7-13 |
|
M8x45 |
1,25 |
3,75 |
11,6 |
14,38 |
5,3 |
0,4 |
12,7-13 |
|
M8x50 |
1,25 |
3,75 |
11,6 |
14,38 |
5,3 |
0,4 |
12,7-13 |
|
M8x55 |
1,25 |
3,75 |
11,6 |
14,38 |
5,3 |
0,4 |
12,7-13 |
|
M8x60 |
1,25 |
3,75 |
11,6 |
14,38 |
5,3 |
0,4 |
12,7-13 |
|
M8x65 |
1,25 |
3,75 |
11,6 |
14,38 |
5,3 |
0,4 |
12,7-13 |
|
M8x70 |
1,25 |
3,75 |
11,6 |
14,38 |
5,3 |
0,4 |
12,7-13 |
|
M8x80 |
1,25 |
3,75 |
11,6 |
14,38 |
5,3 |
0,4 |
12,7-13 |
|
M8x90 |
1,25 |
3,75 |
11,6 |
14,38 |
5,3 |
0,4 |
12,7-13 |
|
M8x100 |
1,25 |
3,75 |
11,6 |
14,38 |
5,3 |
0,4 |
12,7-13 |
|
M8x120 |
1,25 |
3,75 |
11,6 |
14,38 |
5,3 |
0,4 |
12,7-13 |
|
M8x130 |
1,25 |
3,75 |
11,6 |
14,38 |
5,3 |
0,4 |
12,7-13 |
|
M8x140 |
1,25 |
3,75 |
11,6 |
14,38 |
5,3 |
0,4 |
12,7-13 |
|
M8x150 |
1,25 |
3,75 |
11,6 |
14,38 |
5,3 |
0,4 |
12,7-13 |
|
M8x160 |
1,25 |
3,75 |
11,6 |
14,38 |
5,3 |
0,4 |
12,7-13 |
|
M8x170 |
1,25 |
3,75 |
11,6 |
14,38 |
5,3 |
0,4 |
12,7-13 |
|
M8x180 |
1,25 |
3,75 |
11,6 |
14,38 |
5,3 |
0,4 |
12,7-13 |
|
M8x190 |
1,25 |
3,75 |
11,6 |
14,38 |
5,3 |
0,4 |
12,7-13 |
|
M8x200 |
1,25 |
3,75 |
11,6 |
14,38 |
5,3 |
0,4 |
12,7-13 |
|
M10x20 |
1,5 |
4,5 |
15,6 |
18,9 |
6,4 |
0,4 |
16,7-17 |
|
M10x25 |
1,5 |
4,5 |
15,6 |
18,9 |
6,4 |
0,4 |
16,7-17 |
|
M10x30 |
1,5 |
4,5 |
15,6 |
18,9 |
6,4 |
0,4 |
16,7-17 |
|
M10х35 |
1,5 |
4,5 |
15,6 |
18,9 |
6,4 |
0,4 |
16,7-17 |
|
M10x40 |
1,5 |
4,5 |
15,6 |
18,9 |
6,4 |
0,4 |
16,7-17 |
|
M10x45 |
1,5 |
4,5 |
15,6 |
18,9 |
6,4 |
0,4 |
16,7-17 |
|
M10x50 |
1,5 |
4,5 |
15,6 |
18,9 |
6,4 |
0,4 |
16,7-17 |
|
M10x55 |
1,5 |
4,5 |
15,6 |
18,9 |
6,4 |
0,4 |
16,7-17 |
|
M10x60 |
1,5 |
4,5 |
15,6 |
18,9 |
6,4 |
0,4 |
16,7-17 |
|
M10x65 |
1,5 |
4,5 |
15,6 |
18,9 |
6,4 |
0,4 |
16,7-17 |
|
M10x70 |
1,5 |
4,5 |
15,6 |
18,9 |
6,4 |
0,4 |
16,7-17 |
|
M10x80 |
1,5 |
4,5 |
15,6 |
18,9 |
6,4 |
0,4 |
16,7-17 |
|
M10x90 |
1,5 |
4,5 |
15,6 |
18,9 |
6,4 |
0,4 |
16,7-17 |
|
M10x100 |
1,5 |
4,5 |
15,6 |
18,9 |
6,4 |
0,4 |
16,7-17 |
|
M10x120 |
1,5 |
4,5 |
15,6 |
18,9 |
6,4 |
0,4 |
16,7-17 |
|
M10x130 |
1,5 |
4,5 |
15,6 |
18,9 |
6,4 |
0,4 |
16,7-17 |
|
M10x140 |
1,5 |
4,5 |
15,6 |
18,9 |
6,4 |
0,4 |
16,7-17 |
|
M10x150 |
1,5 |
4,5 |
15,6 |
18,9 |
6,4 |
0,4 |
16,7-17 |
|
M10x160 |
1,5 |
4,5 |
15,6 |
18,9 |
6,4 |
0,4 |
16,7-17 |
|
M10x170 |
1,5 |
4,5 |
15,6 |
18,9 |
6,4 |
0,4 |
16,7-17 |
|
M10x180 |
1,5 |
4,5 |
15,6 |
18,9 |
6,4 |
0,4 |
16,7-17 |
|
M10x190 |
1,5 |
4,5 |
15,6 |
18,9 |
6,4 |
0,4 |
16,7-17 |
|
M10x200 |
1,5 |
4,5 |
15,6 |
18,9 |
6,4 |
0,4 |
16,7-17 |
|
M12x25 |
1,75 |
5,25 |
17,4 |
21,1 |
7,5 |
0,6 |
18,6-19 |
|
M12x30 |
1,75 |
5,25 |
17,4 |
21,1 |
7,5 |
0,6 |
18,6-19 |
|
M12x35 |
1,75 |
5,25 |
17,4 |
21,1 |
7,5 |
0,6 |
18,6-19 |
|
M12x40 |
1,75 |
5,25 |
17,4 |
21,1 |
7,5 |
0,6 |
18,6-19 |
|
M12x45 |
1,75 |
5,25 |
17,4 |
21,1 |
7,5 |
0,6 |
18,6-19 |
|
M12x50 |
1,75 |
5,25 |
17,4 |
21,1 |
7,5 |
0,6 |
18,6-19 |
|
M12x55 |
1,75 |
5,25 |
17,4 |
21,1 |
7,5 |
0,6 |
18,6-19 |
|
M12x60 |
1,75 |
5,25 |
17,4 |
21,1 |
7,5 |
0,6 |
18,6-19 |
|
M12x65 |
1,75 |
5,25 |
17,4 |
21,1 |
7,5 |
0,6 |
18,6-19 |
|
M12x70 |
1,75 |
5,25 |
17,4 |
21,1 |
7,5 |
0,6 |
18,6-19 |
|
M12x80 |
1,75 |
5,25 |
17,4 |
21,1 |
7,5 |
0,6 |
18,6-19 |
|
M12x90 |
1,75 |
5,25 |
17,4 |
21,1 |
7,5 |
0,6 |
18,6-19 |
|
M12x100 |
1,75 |
5,25 |
17,4 |
21,1 |
7,5 |
0,6 |
18,6-19 |
|
M12x120 |
1,75 |
5,25 |
17,4 |
21,1 |
7,5 |
0,6 |
18,6-19 |
|
M12x130 |
1,75 |
5,25 |
17,4 |
21,1 |
7,5 |
0,6 |
18,6-19 |
|
M12x140 |
1,75 |
5,25 |
17,4 |
21,1 |
7,5 |
0,6 |
18,6-19 |
|
M12x150 |
1,75 |
5,25 |
17,4 |
21,1 |
7,5 |
0,6 |
18,6-19 |
|
M12x160 |
1,75 |
5,25 |
17,4 |
21,1 |
7,5 |
0,6 |
18,6-19 |
|
M12x170 |
1,75 |
5,25 |
17,4 |
21,1 |
7,5 |
0,6 |
18,6-19 |
|
M12x180 |
1,75 |
5,25 |
17,4 |
21,1 |
7,5 |
0,6 |
18,6-19 |
|
M12x190 |
1,75 |
5,25 |
17,4 |
21,1 |
7,5 |
0,6 |
18,6-19 |
|
M12x200 |
1,75 |
5,25 |
17,4 |
21,1 |
7,5 |
0,6 |
18,6-19 |
|
M14x30 |
2 |
6 |
20,5 |
24,49 |
8,8 |
0,6 |
21,67-22,00 |
|
M14x40 |
2 |
6 |
20,5 |
24,49 |
8,8 |
0,6 |
21,67-22,00 |
|
M14x50 |
2 |
6 |
20,5 |
24,49 |
8,8 |
0,6 |
21,67-22,00 |
|
M14x60 |
2 |
6 |
20,5 |
24,49 |
8,8 |
0,6 |
21,67-22,00 |
|
M14x70 |
2 |
6 |
20,5 |
24,49 |
8,8 |
0,6 |
21,67-22,00 |
|
M14x80 |
2 |
6 |
20,5 |
24,49 |
8,8 |
0,6 |
21,67-22,00 |
|
M14x100 |
2 |
6 |
20,5 |
24,49 |
8,8 |
0,6 |
21,67-22,00 |
|
M16x30 |
2,0 |
6,0 |
22,5 |
26,75 |
10,0 |
0,6 |
23,6-24 |
|
M16x40 |
2,0 |
6,0 |
22,5 |
26,75 |
10,0 |
0,6 |
23,6-24 |
|
M16x45 |
2,0 |
6,0 |
22,5 |
26,75 |
10,0 |
0,6 |
23,6-24 |
|
M16x50 |
2,0 |
6,0 |
22,5 |
26,75 |
10,0 |
0,6 |
23,6-24 |
|
M16x55 |
2,0 |
6,0 |
22,5 |
26,75 |
10,0 |
0,6 |
23,6-24 |
|
M16x60 |
2,0 |
6,0 |
22,5 |
26,75 |
10,0 |
0,6 |
23,6-24 |
|
M16x65 |
2,0 |
6,0 |
22,5 |
26,75 |
10,0 |
0,6 |
23,6-24 |
|
M16x70 |
2,0 |
6,0 |
22,5 |
26,75 |
10,0 |
0,6 |
23,6-24 |
|
M16x75 |
2,0 |
6,0 |
22,5 |
26,75 |
10,0 |
0,6 |
23,6-24 |
|
M16x80 |
2,0 |
6,0 |
22,5 |
26,75 |
10,0 |
0,6 |
23,6-24 |
|
M16x90 |
2,0 |
6,0 |
22,5 |
26,75 |
10,0 |
0,6 |
23,6-24 |
|
M16x100 |
2,0 |
6,0 |
22,5 |
26,75 |
10,0 |
0,6 |
23,6-24 |
|
M16x120 |
2,0 |
6,0 |
22,5 |
26,75 |
10,0 |
0,6 |
23,6-24 |
|
M16x130 |
2,0 |
6,0 |
22,5 |
26,75 |
10,0 |
0,6 |
23,6-24 |
|
M16x140 |
2,0 |
6,0 |
22,5 |
26,75 |
10,0 |
0,6 |
23,6-24 |
|
M16x150 |
2,0 |
6,0 |
22,5 |
26,75 |
10,0 |
0,6 |
23,6-24 |
|
M16x160 |
2,0 |
6,0 |
22,5 |
26,75 |
10,0 |
0,6 |
23,6-24 |
|
M16x170 |
2,0 |
6,0 |
22,5 |
26,75 |
10,0 |
0,6 |
23,6-24 |
|
M16x180 |
2,0 |
6,0 |
22,5 |
26,75 |
10,0 |
0,6 |
23,6-24 |
|
M16x190 |
2,0 |
6,0 |
22,5 |
26,75 |
10,0 |
0,6 |
23,6-24 |
|
M16x240 |
2,0 |
6,0 |
22,5 |
26,75 |
10,0 |
0,6 |
23,6-24 |
|
M20x40 |
2,5 |
7,5 |
28,2 |
33,53 |
12,5 |
0,8 |
29,6-30 |
|
M20x45 |
2,5 |
7,5 |
28,2 |
33,53 |
12,5 |
0,8 |
29,6-30 |
|
M20x50 |
2,5 |
7,5 |
28,2 |
33,53 |
12,5 |
0,8 |
29,6-30 |
|
M20x60 |
2,5 |
7,5 |
28,2 |
33,53 |
12,5 |
0,8 |
29,6-30 |
|
M20x65 |
2,5 |
7,5 |
28,2 |
33,53 |
12,5 |
0,8 |
29,6-30 |
|
M20x70 |
2,5 |
7,5 |
28,2 |
33,53 |
12,5 |
0,8 |
29,6-30 |
|
M20x80 |
2,5 |
7,5 |
28,2 |
33,53 |
12,5 |
0,8 |
29,6-30 |
|
M20x90 |
2,5 |
7,5 |
28,2 |
33,53 |
12,5 |
0,8 |
29,6-30 |
|
M20x100 |
2,5 |
7,5 |
28,2 |
33,53 |
12,5 |
0,8 |
29,6-30 |
|
M20x120 |
2,5 |
7,5 |
28,2 |
33,53 |
12,5 |
0,8 |
29,6-30 |
|
M20x130 |
2,5 |
7,5 |
28,2 |
33,53 |
12,5 |
0,8 |
29,6-30 |
|
M20x140 |
2,5 |
7,5 |
28,2 |
33,53 |
12,5 |
0,8 |
29,6-30 |
|
M20x160 |
2,5 |
7,5 |
28,2 |
33,53 |
12,5 |
0,8 |
29,6-30 |
|
M20x170 |
2,5 |
7,5 |
28,2 |
33,53 |
12,5 |
0,8 |
29,6-30 |
|
M20x190 |
2,5 |
7,5 |
28,2 |
33,53 |
12,5 |
0,8 |
29,6-30 |
|
M20x200 |
2,5 |
7,5 |
28,2 |
33,53 |
12,5 |
0,8 |
29,6-30 |
|
M24x60 |
3,0 |
9,0 |
33,6 |
39,98 |
15,0 |
0,8 |
35,3-36 |
|
M24x65 |
3,0 |
9,0 |
33,6 |
39,98 |
15,0 |
0,8 |
35,3-36 |
|
M24x70 |
3,0 |
9,0 |
33,6 |
39,98 |
15,0 |
0,8 |
35,3-36 |
|
M24x75 |
3,0 |
9,0 |
33,6 |
39,98 |
15,0 |
0,8 |
35,3-36 |
|
M24x80 |
3,0 |
9,0 |
33,6 |
39,98 |
15,0 |
0,8 |
35,3-36 |
|
M24x90 |
3,0 |
9,0 |
33,6 |
39,98 |
15,0 |
0,8 |
35,3-36 |
|
M24x100 |
3,0 |
9,0 |
33,6 |
39,98 |
15,0 |
0,8 |
35,3-36 |
|
M24x120 |
3,0 |
9,0 |
33,6 |
39,98 |
15,0 |
0,8 |
35,3-36 |
|
M24x130 |
3,0 |
9,0 |
33,6 |
39,98 |
15,0 |
0,8 |
35,3-36 |
|
M24x140 |
3,0 |
9,0 |
33,6 |
39,98 |
15,0 |
0,8 |
35,3-36 |
|
M24x150 |
3,0 |
9,0 |
33,6 |
39,98 |
15,0 |
0,8 |
35,3-36 |
|
M24x200 |
3,0 |
9,0 |
33,6 |
39,98 |
15,0 |
0,8 |
35,3-36 |
