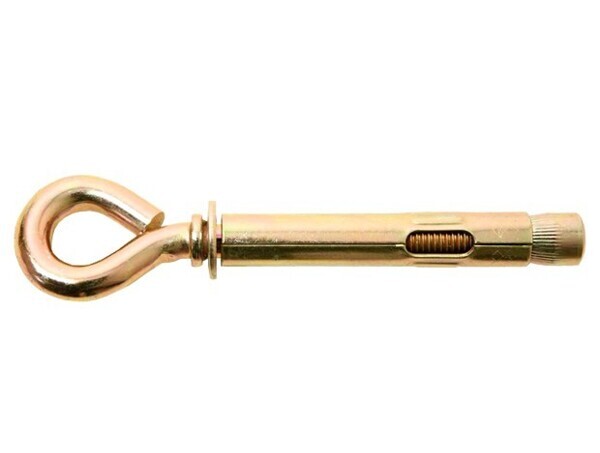

Анкерный болт с кольцом
Предназначен для крепления тяжеловесных конструкций к бетону, строительному камню и кирпичу. Может применяться для крепления к тонким бетонным перегородкам.
Состоит из болта с головкой в виде кольца, с метрической резьбой, подвижной муфты с продольными прорезями, шайбы, и конусной гайки.
Материал: сталь.
Технические характеристики
|
Обозначение |
Наружный Ø, мм |
Внутренний Ø, мм |
Длина без кольца, мм |
Длина с кольцом, мм |
Нагрузка, kH |
|
8x40 |
8 |
6 |
40 |
55 |
10,00 |
|
10x60 |
10 |
8 |
60 |
95 |
17,00 |
|
12x70 |
12 |
10 |
70 |
110 |
25,00 |
|
14x70 |
14 |
10 |
70 |
110 |
25,00 |
|
16x60 |
16 |
12 |
60 |
120 |
37,00 |
|
16x80 |
16 |
12 |
80 |
135 |
37,00 |
|
20x75 |
20 |
16 |
75 |
125 |
42,00 |
Монтаж: Просверлить отверстие необходимого диаметра, очистить его. Вставить анкер, через монтируемую деталь, в отверстие, забить до упора легкими ударами молотка. Затянуть гайку на 3-5 оборотов.
Для установки рекомендуется сделать следующее:
- Просверлить отверстие, соответствующее диаметру анкера.
- Очистить отверстие от пыли и крошки.
- Установить анкер, можно немного стукнуть по нему молотком, чтобы дать более плотную усадку.
- В зависимости от конструкции анкера либо поворачиваем кольцо по часовой стрелке, либо затягиваем гайку, расположенную над гильзой сразу после кольца, до крепкой фиксации в материале.
