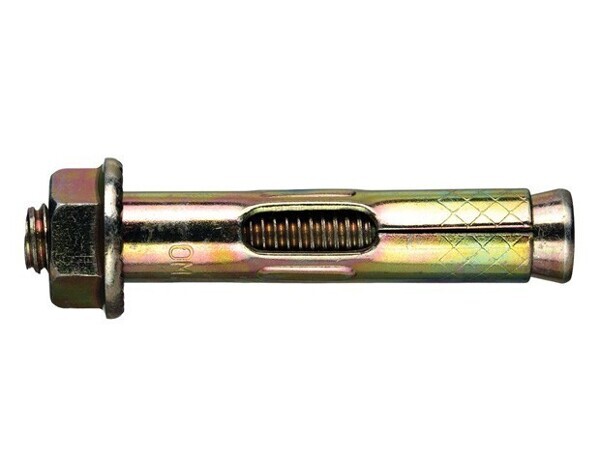

Анкерный болт с гайкой
Анкерный болт состоит из резьбовой шпильки с приваренной к ней втулкой, внешней оболочки - металлической расклинивающей основой, и гайки с фланцем (гайки с запрессованной шайбой). Размеры варьируются от 6,5мм до 20мм и более в диаметре, и от 16мм до 500мм в дину и более, в зависимости от конструкции.
|
Обозначение (Do x T) |
H, мм |
L, мм |
Da, мм |
Мин. вырывающая |
Допустимый изгибающий |
Макс. крутящий |
|
6,5х18 |
15 |
18 |
3 |
8,0 |
3,8 |
7,5 |
|
6,5х25 |
20 |
25 |
5 |
8,0 |
3,8 |
7,5 |
|
6,5х36 |
25 |
36 |
8 |
8,0 |
3,8 |
7,5 |
|
6,5х56 |
35 |
56 |
28 |
8,0 |
3,8 |
7,5 |
|
6,5х75 |
40 |
76 |
40 |
8,0 |
3,8 |
7,5 |
|
8х25 |
35 |
30 |
5 |
10,5 |
5,2 |
10 |
|
8х40 |
35 |
45 |
5 |
10,5 |
5,2 |
10 |
|
8х65 |
35 |
70 |
30 |
10,5 |
5,2 |
10 |
|
8х85 |
35 |
90 |
50 |
10,5 |
5,2 |
10 |
|
8х100 |
35 |
105 |
55 |
10,5 |
5,2 |
10 |
|
8х120 |
35 |
125 |
60 |
10,5 |
5,2 |
10 |
|
10х40 |
40 |
45 |
10 |
13,1 |
12,9 |
25 |
|
10х50 |
40 |
55 |
10 |
13,1 |
12,9 |
25 |
|
10х60 |
40 |
65 |
20 |
13,1 |
12,9 |
25 |
|
10х77 |
40 |
82 |
35 |
13,1 |
12,9 |
25 |
|
10х97 |
40 |
102 |
55 |
13,1 |
12,9 |
25 |
|
10х125 |
40 |
130 |
85 |
13,1 |
12,9 |
25 |
|
10х130 |
40 |
135 |
90 |
13,1 |
12,9 |
25 |
|
10х150 |
40 |
155 |
110 |
13,1 |
12,9 |
25 |
|
10х180 |
40 |
185 |
140 |
13,1 |
12,9 |
25 |
|
12х60 |
50 |
65 |
25 |
18,3 |
25,7 |
40 |
|
12х75 |
50 |
80 |
25 |
18,3 |
25,7 |
40 |
|
12х99 |
50 |
104 |
50 |
18,3 |
25,7 |
40 |
|
12х129 |
50 |
134 |
80 |
18,3 |
25,7 |
40 |
|
12х150 |
50 |
155 |
100 |
18,3 |
25,7 |
40 |
|
12х200 |
50 |
205 |
150 |
18,3 |
25,7 |
40 |
|
12х250 |
50 |
255 |
200 |
18,3 |
25,7 |
40 |
|
12х280 |
50 |
285 |
230 |
18,3 |
25,7 |
40 |
|
12х300 |
50 |
305 |
250 |
18,3 |
25,7 |
40 |
|
16х65 |
60 |
70 |
5 |
22,8 |
32,1 |
50 |
|
16х111 |
60 |
116 |
50 |
22,8 |
32,1 |
50 |
|
16х147 |
60 |
152 |
90 |
22,8 |
32,1 |
50 |
|
16х180 |
60 |
185 |
120 |
22,8 |
32,1 |
50 |
|
16х220 |
60 |
225 |
160 |
22,8 |
32,1 |
50 |
|
16х250 |
60 |
255 |
190 |
22,8 |
32,1 |
50 |
|
20х75 |
60 |
80 |
15 |
27,4 |
38,5 |
60 |
|
20х107 |
60 |
112 |
47 |
27,4 |
38,5 |
60 |
|
20х150 |
60 |
156 |
90 |
27,4 |
38,5 |
60 |
|
20х200 |
60 |
205 |
140 |
27,4 |
38,5 |
60 |
|
20х250 |
60 |
255 |
180 |
27,4 |
38,5 |
60 |
|
20х300 |
60 |
305 |
240 |
27,4 |
38,5 |
60 |
Принцип действия: при закручивании гайки шпилька с распором перемещается в сторону гайки, расклинивая, таким образом, внешнюю оболочку, которая, в свою очередь, упирается в стенки отверстия. Отличительная особенность конструкции в том, что при монтаже анкера с гайкой шпилька начинает выступать за края анкера, увеличивая его общую длину.
Анкерный болт с гайкой рекомендуется к применению в таком основании, как бетон, бетонные перегородки, природный камень, полнотелый кирпич, иногда возможен монтаж в пустотелом кирпиче или пустотных блоках.
Анкерные болты нельзя использовать в пустотелом красном кирпиче, так как при нагрузке его может вырвать, при этом повредив поверхность. Также нельзя использовать в пеносиликатном кирпиче и плитах, так как материал, из которого выполнен пеносиликатный кирпич, слишком мягкий. Не рекомендуется осуществлять монтаж в пенобетоне, гипсолите, асфальте, гипскартоне, ракушечнике и других неплотных материалах.
Для установки рекомендуется сделать следующее:
- Просверлить отверстие, соответствующее диаметру анкера.
- Очистить отверстие от пыли и крошки.
- Установить в отверстие анкер (вместе с закрепляемой деталью) и несильно забить его молотком до упора.
- Закрутить гайку до определенного усилия.
