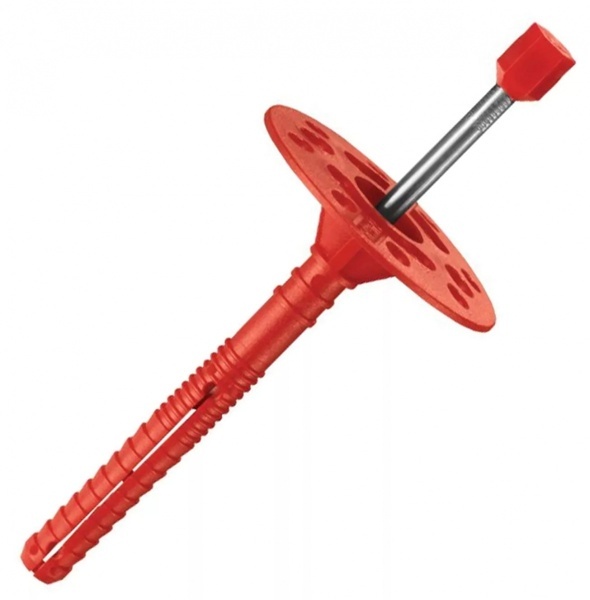

Дюбель для теплоизоляции с металлическим гвоздём

Предназначен для крепления термоизоляционных материалов к полнотелым основаниям - бетону, кирпичной кладке,природному строительному камню. Используется для монтажа на стенах, особо подверженных неблагоприятным воздействиям атмосферных условий.
Материал металлического гвоздя: оцинкованная сталь.
Монтаж: фиксация дюбеля в стене производится путем забивания пластикового или металлического распорного гвоздя, на 1 кв.м монтируемой изоляции рекомендуется использовать 4-5 дюбелей. Для длины дюбеля 140 мм и  более, а также для монтажа тяжелых конструкций рекомендуется применять металлический гвоздь.





Обозначение	Размер стержня	Мин. глубина отверстия	Мин. глубина анкеровки	Макс. толщина изолирующего слоя
10x90	5,5х65	55,00	50,00	40,00
10x120	5,5х95	55,00	50,00	70,00
10x140	5,5х115	55,00	50,00	90,00
10x160	5,5х135	55,00	50,00	110,00
10x180	5,5х155	55,00	50,00	130,00
10x200	5,5х175	55,00	50,00	150,00
10x220	5,5х225	55,00	50,00	170,00
10x260	5,5х265	55,00	50,00	210,00
10x300	5,5х305	55,00	50,00	250,00
