Компенсатор усадки бруса

Компесатор усадки_2    Компесатор усадки     Компесатор усадки_1





Компесатор усадки_4                         Компесатор усадки_3

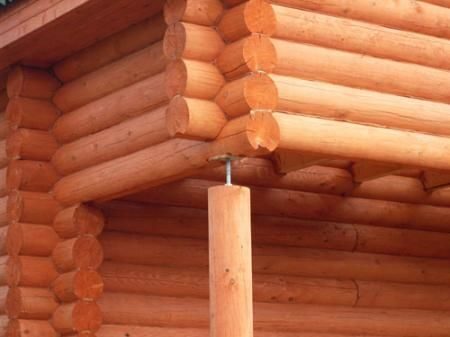

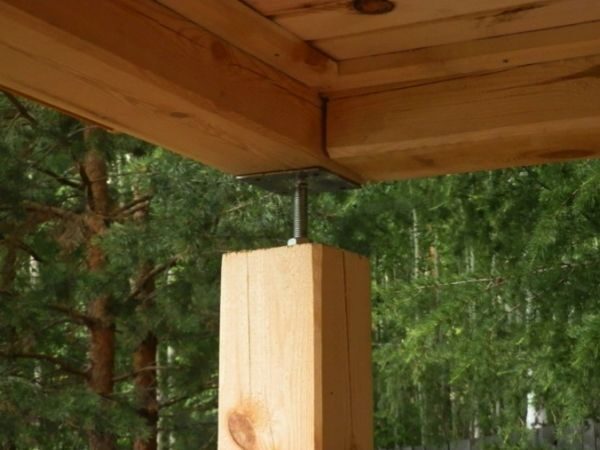

 При строительстве деревянных сооружений, таких как жилые дома, бани, хозяйственные постройки из бревен или бруса, используется такой необходимый конструктивный элемент как компенсатор усадки или другими словами регулируемая винтовая опора. Его называют ещё резьбовой опорой, регулировочной стойкой для столба, лифтом для столба или регулируемой винтовой опорой для деревянных строений. Устанавливают их в элементах, которые не подвержены усадке – столбах, деревянных колонах и с шагом этих элементов соответственно.

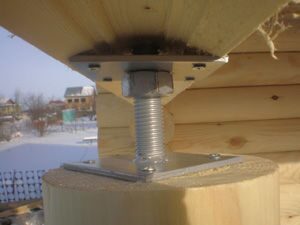

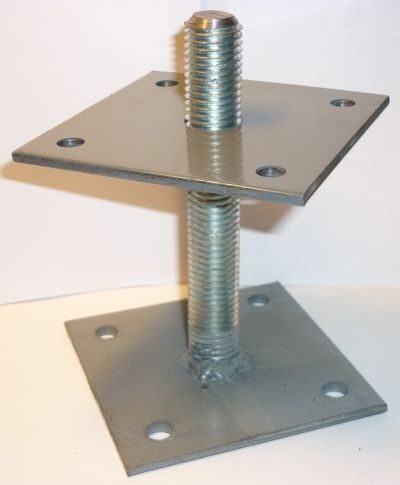

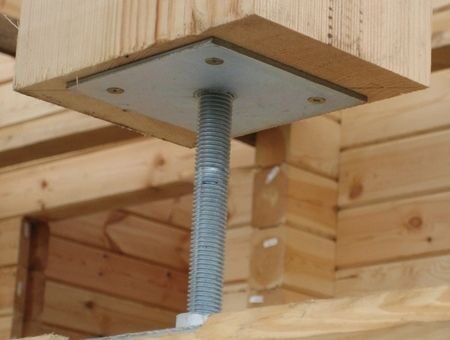

 Опорную и ответную пластины винтового лифта крепят шурупами к деревянной конструкции, комплектуя для надёжной фиксации ответную пластину направляющей трубой. Дело в том, что в процессе строительства деревянных объектов из-за естественной усадки элементов конструкций невозможно задействовать жёсткие крепления, поэтому компенсатор усадки является обязательным требованием для безопасности деревянного строения. Компенсатор представляет собой специфическое стальное устройство, перфорированный крепёж, в состав которого входят пластина со шпилькой и ответная пластина с гайкой. Регулировку вертикальных конструкций – выравнивание и компенсирование усадки, стандартно проводят первые три года после начала эксплуатации деревянного дома. Регулируют усадку, закручивая гайку в ту или иную сторону, и достигая при этом смещения ответной пластины на величину усадки. Изготавливают компенсаторы усадки из углеродистой горячекатаной стали, в антикоррозийных целях оцинковывают или окрашивают. На каждой пластине предусмотрены 4 отверстия диаметром 6 мм для крепления к конструкциям.

 Для регулировки используют крепёжные изделия – угольники и уголки, а также, анкеры, с помощью которых опирают на регулируемые винтовые опоры деревянные столбы и колонны. В зависимости от калибровки шайб и размеров площадки (пластины) регулировочная стойка может выдерживать различные нагрузки. Для небольших нагрузок применяются шайбы М20-М24 с площадками (опорами – пластинами) от 100х100 мм (толщина 6-10 мм), а для увеличенных нагрузок – М30-М42 с пластинами квадратным сечением (или трапецеидального) 150 мм (толщина от 10 мм) и более. Для очень больших нагрузок применяют трапы – 28-52 с пластинами толщиной от 20 мм. Высота такого домкрата обычно 200 мм. Например, оцинкованный компенсатор усадки с опорными площадками 110х110 мм и высотой 200 мм со шпилькой М24 выдерживает нагрузку 1500 кг, а с пластинами 150х150 мм и шпилькой М30 – 3,0 т. Для особо нагруженных конструкций устанавливают регулируемые винтовые лифты с оцинкованными (или бронзовыми) антифрикционными шайбами.
